تعمیر آیفون تصویری الکتروپیک

تعمیر آیفون تصویری الکتروپیک یکی از حرفه های تخصصی در زمینه تعمیر آیفون تصویری میباشد. در این مقاله به برخی از ایرادات و نحوه رفع عیب آنها می پردازیم.

آیفون تصویری الکتروپیک یکی از برندهای محبوب در بازار ایران است که به دلیل کیفیت و کارایی بالا شناخته شده است. با این حال، مانند هر دستگاه الکترونیکی، ممکن است با گذشت زمان دچار مشکلاتی شود. در این مقاله، راهنمای جامعی برای تعمیر آیفون تصویری الکتروپیک ارائه خواهیم داد.

در شهر تهران به دلیل جمعیت زیاد و مناطق مسکونی زیاد و نیاز های گوناگون مردم به امکانات و تکنولوژی از تعداد زیادی آیفون تصویری الکتروپیک استفاده شده است.

و همین باعث شده که محبوبیت آیفون تصویری الکتروپیک در تهران به نقطه اوج خودش برسد از این رو تعمیر آیفون تصویری الکتروپیک نیز باید با تخصص بالا انجام شود تا این محبوبیت دایمی باشد.

عیب یابی آیفون تصویری الکتروپیک

یکی از نکاتی که باید در رفع عیب آیفون تصویری الکتروپیک رعایت شود، ولتاژگیری از ترانس می باشد زیرا به دلیل نوسانات برق شهری ما خرابی ترانس آیفون تصویری الکتروپیک بسیار رایج است و چون آیفون الکتروپیک برای راه اندازی سیستم دوربین و در بازکن نیاز به ترانس دارد عملا عملکرد های خود را در صورت خرابی ترانس از دست میدهد و مشکل نداشتن تصویر الکتروپیک و در باز کردن ایفون تصویری الکتروپیک به وجود می آید.

مشکلات رایج آیفون تصویری الکتروپیک عبارتند از:

• عدم نمایش تصویر در آیفون تصویری الکتروپیک :

ممکن است دوربین، کابل ها، ترانس و اتصالات یا صفحه نمایش خراب شده باشد.

ابتدا با استفاده از مولتی متر یا لامپ تست 12 ولتی خروجی ترانس را بررسی کنید اگر خروجی نرمال نبود ترانس حتما تعویض گردد.

• زنگ نخوردن آیفون تصویری الکتروپیک :

بلندگو، میکروفون، برد یا منبع تغذیه ممکن است خراب شده باشد.

برای عیب یابی سریع تر ابتدا هندست مانیتور را با یک هندست از یک واحد دیگر جابجا کنید اگر مشکل حل شد ایراد از هندست میباشد اگر همچنان مشکل پا برجا بود مشکل از برد اصلی یا برد صدای آیفون تصویری الکتروپیک میباشد.

• مشکل در باز کردن درب آیفون الکتروپیک :

قفل در، رله یا برد ممکن است خراب شده باشد.

در صورتی که به هنگام دادن فرمان باز کردن درب از بالا صدای رله در بازکن از داخل پنل شنیده نشود احتمال خرابی مانیتور آن واحد و در صورتی که فرمان از تمامی واحد ها صادر شود و صدای رله پنل نیاید مشکل از برد پنل ورودی میباشد.

• ارتباط ضعیف:

تداخل الکترومغناطیسی، کابل های معیوب یا منبع تغذیه ضعیف ممکن است علت باشد.

• نویز و پارازیت:

اتصالات ضعیف، کابل های معیوب یا منبع تغذیه نامناسب ممکن است باعث این مشکل شود.

برای عیب یابی آیفون تصویری الکتروپیک پند نکته ساده اما کاربری میبایست انجام دهید.

اتصالات را بررسی کنید:

مطمئن شوید که تمام اتصالات به درستی انجام شده اند و هیچ کابلی شل یا آسیب دیده ای وجود ندارد.

سپس اتصالات را تمیز کنید و در صورت نیاز آنها را سفت کنید.

خاموشی آیفون تصویری الکتروپیک :

مطمئن شوید که از منبع تغذیه مناسب استفاده می کنید.

ولتاژ و آمپر منبع تغذیه را بررسی کنید و در صورت نیاز آن را تعویض کنید.

منبع تغذیه یا پاور یکی از مهم ترین بخش ها در تعمیر آیفون الکتروپیک میباشد در صورت خرابی مانیتور داخل واحد روشن نمیشود و هیچ عملکردی ندارد.

قطعات را بررسی کنید:

قطعاتی مانند دوربین، بلندگو، میکروفون، برد و قفل در را به صورت جداگانه بررسی کنید.

اگر هر یک از این قطعات خراب شده است، باید آن را تعویض کنید.

مانیتور تصویری را ریست کنید.

برخی از مشکلات با ریست کردن آیفون تصویری قابل حل است.

برای ریست کردن آیفون تصویری، دفترچه راهنمای آن را مطالعه کنید.

و در نهایت در صورت نیاز از یک متخصص کمک بگیرید.

زنگ نخوردن آیفون تصویری الکتروپیک :

یکی از عمده مشکلات آیفون تصویری الکتروپیک مشکل زنگ نخوردن میباشد.

آیفون تصویری الکتروپیک از قسمت پنل بیرونی بخش شاستی ها از پلاتین استفاده کرده است.

پلاتین ها به دلیل قرار گرفتن در برابر رطوبت و حتی فشار آوردن زیاد کاربر خاصیت خود را از دست داده و ارتباط کاملی برای زنگ خوردن برقرار نمیکند.

در نتیجه برای رفع عیب شستی را تعویض کنید.

اجزای تشکیل دهنده مانیتور آیفون تصویری الکتروپیک:

در تمامی مانیتور های الکتروپیک از یک فناوری 5 سیمه برای ارتباط گیری با پنل استفاده شده است در این مقاله قصد داریم به تعمیر آیفون تصویری الکتروپیک مدل 1286 که یکی از محبوب ترین مدل ها در ایران است بپردازیم.

قطعات تشکیل دهنده آیفون تصویری الکتروپیک مدل 1286

1. منبع تغذیه یا پاور الکتروپیک.
2. مین برد اصلی یا برد صدا الکتروپیک.
3. برد تصویر یا LCD یا TFT.
4. کیت صفحه کلید .
5. بلندگوی دوم .
6. ماژول حافظه در بعضی مدل ها.
7. منبع تغذیه یا پاور الکتروپیک.

یکی از اصلی‌ترین قطعات در آیفون تصویری پاور یا منبع تغذیه می‌باشد.

وظیفه اصلی پاور تبدیل برق شهری به برق مورد نیاز مصرف کننده یا همان آیفون تصویری الکتروپیک می‌باشد .

برای تعمیر منبع تغذیه آیفون تصویری الکتروپیک ابتدا باید ولتاژ گیری انجام شود .

ولتاژ مورد نیاز برای راه اندازی آیفون تصویری الکتروپیک باید بین ۱۵ تا ۱۷ ولت دی سی باشد در غیر این صورت دچار مشکل در استارت آیفون تصویری الکتروپیک می‌شویم.

مین برد اصلی یا برد صدا الکتروپیک:

ولتاژ تولید شده در برد تغذیه مستقیماً وارد برد صدا یا برد اصلی آیفون تصویری الکتروپیک می‌شود. وظیفه اصلی برد صدا ایجاد صدای رفت و برگشت،  دربازکن،  ارسال ولتاژ به برد ال سی دی برای روشن شدن صفحه نمایشگر، تولید صدای زنگ ، تنظیم نور و رنگ نمایشگر ال سی دی و… می‌باشد .

اکثر خرابی آیفون تصویری الکتروپیک در بخش برد صدا می‌باشد.خرابی‌هایی مانند نداشتن صدای رفت و برگشت، نداشتن صدای زنگ، باز نکردن درب و….. از مرسوم‌ ترین خرابی‌ها در برد اصلی آیفون تصویری الکتروپیک می‌باشد.

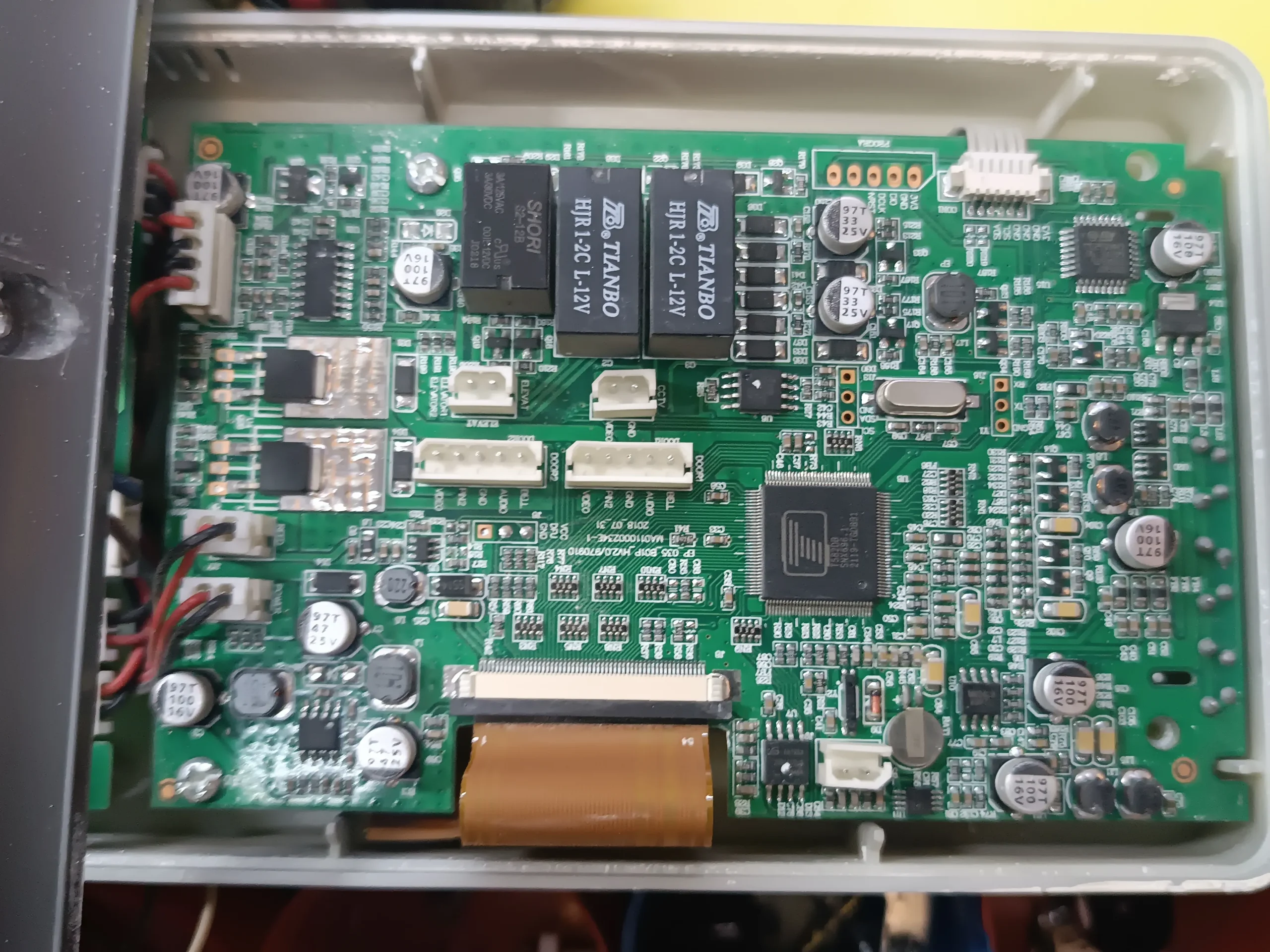

در تصویر زیر اکثر آسی‌های مهم و قطعات مهم به کار رفته در برد صدا آیفون تصویری  الکتروپیک مشاهده می‌کنید .

برد LCD یا TFT آیفون تصویری الکتروپیک.

هر آیفون تصویری برای پردازش تصویر نیاز به ال‌سی‌دی دارد این ال سی دی در اینچ‌های مختلف و در آیفون‌های مختلف تولید می‌شود در آیفون تصویری  الکتروپیک مدل ۱۲۸۶ از ال سی دی سه و نیم اینچی رنگی استفاده شده است.

و برای راه اندازی ال سی دی از یک برد تی اف تی چند لایه استفاده شده که در بعضی موارد خرابی‌هایی مانند سیاه شدن تصویر، رنگ پریدگی تصویر، آبی شدن تصویر، خط‌های افقی و عمودی بر روی ال سی دی ایجاد می‌کند که در این مقاله به عیب یابی برد ال‌سی‌دی آیفون تصویری الکتروپیک می‌پردازیم.

کیت صفحه کلید

یک برد کوچک که دارای سه دکمه به ترتیب دکمه تصویر دکمه دربازکن  دکمه منو می‌باشد.

بلندگوی دوم

در کنار پاور آیفون تصویری الکتروپیک یک بلندگوی کوچک به عنوان بلندگوی دوم قرار گرفته است.

این بلندگو مستقیماً توسط یک سوکت به برد اصلی یا برد صوت متصل می‌شود.

این بلندگو به خروجی آی سی تقویت صدای زنگ متصل است. آی سی تقویت صدای زنگ متصل است و وظیفه آن پخش  صدای زنگ تولید شده در برد صوت  می‌باشد.

در صورت خرابی این بلندگو صدای زنگ از مانیتور پخش نمی‌شود .

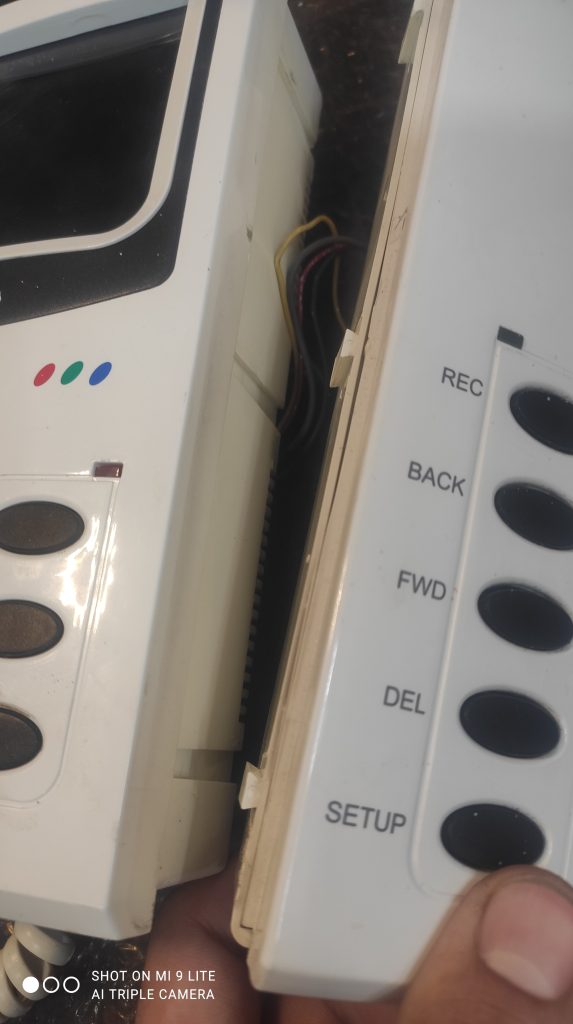

ماژول حافظه برای ذخیره عکس و فیلم در آیفون تصویری الکتروپیک مدل ۱۲۸۶

آیفون تصویری الکتروپیک مدل ۱۲۸۶ از نوع بدون حافظه می‌باشد. برای حافظه دار کردن این مدل شرکت الکتروپیک از یک ماژول حافظه به عنوان یدکی استفاده کرده است که به صورت جداگانه در نمایندگی‌های معتبر عرضه می‌شود.

داخل ماژول حافظه یسی‌های حافظه و رم برای ذخیره عکس و فیلم استفاده شده است و توسط یک سوکت ۵ پین به مانیتور اصلی متصل می‌گردد .

به طور کلی عیب یابی آیفون تصویری الکتروپیک به سادگی انجام نمی‌گیرد و نیاز به متخصص و تکنسین مجرب در این زمینه دارد.

یکی از نکاتی که در تعمیر آیفون تصویری الکتروپیک باید رعایت شود مسئله سیم بندی آن است.

در تصویر بالا وظایف هر یک از کانکتورها و محل نصب سیم کشی را مشاهده می‌کنید.

با رعایت سیم بندی‌ها و کابل‌های متصل به واحدها و پنل میتوانید به سادگی عیب یابی آیفون تصویری الکتروپیک را انجام دهید .

نتیجه‌گیری

آیفون تصویری الکتروپیک به دلیل محبوبیت در بین برندهای ایرانی به تعداد زیادی در پایتخت عرضه شده است.

و عیب یابی و تعمیرات آیفون تصویری الکتروپیک نیز نیاز به تخصص بالا و تکنسین مجرب دارد.

چنانچه اطلاعات کافی در رابطه با بردهای الکترونیکی و یا مسائل فنی ندارید لطفاً با مجموعه آیفون سازان پایتخت تماس بگیرید.

مشخصه های بارز آیفون تصویری الکتروپیک

• تعویض قطعات معیوب برد  آیفون تصویری الکتروپیک به خاطر سوکتی بودن بسیار راحت است و همین امر تعویض قطعات معیوب را آسان و تعمیر آیفون تصویری را سرعت می بخشد.
• صدای زنگ آیفون های تصویری الکتروپیک نسبت به سایر برندها بلند می باشد چه در مدل‌های قدیمی و چه در مدل‌های جدید، که علت آن به کار بردن دو عدد بلندگو یکی در دسته گوشی و دیگری در مانیتور الکتروپیک میباشد،که مدلهای جدید اکثر برندهای آیفون های تصویری از این قابلیت بهره برده اند.
• آیفون های تصویری برند الکتروپیک از جمله مدل های بسیار مناسب برای مناطق آب و هوایی هستند که از رطوبت بالایی برخوردارند.

در این مقاله هدف ما بررسی تعمیرات مانیتور آیفون تصویری الکتروپیک می باشد و شما همراهان می توانید تعمیرات مربوط به پنل را از قسمت تعمیرات پنل آیفون تصویری مشاهده نمائید.

اجزاء تشکیل دهنده مانیتور ایفون تصویری الکتروپیک

• برد تغذیه
• بورد صدا
• برد تصویر
• کیبورد

 نمایندگی تعمیر آیفون تصویری الکتروپیک در تهران

در این قسمت به بررسی عملکرد هر کدام از اجزای آیفون تصویری الکتروپیک خواهیم پرداخت.

برد تغذیه

برد تغذیه را می توان قلب هر دستگاه الکترونیکی دانست و زمانی که معیوب باشد،

آیفون تصویری علائمی را از خود نشان خواهد داد که از آن جمله می‌توان به موارد زیر اشاره کرد.

علائم معیوب بودن برد تغذیه

1. صدای تق تق
2. چشمک زدن چراغ روی مانیتور
3. خاموش شدن مانیتور

از بین بسیاری از علائمی که نشان دهنده معیوب بودن برد تغذیه است مشکلی که بیشتر مختص آیفون تصویری الکتروپیک میباشد عمل نکردن دربازکن آیفون تصویری الکتروپیک است از آنجا که آیفون تصویری الکتروپیک برای راه اندازی نیاز به ولتاژ ۱۷ ولت دارد، اگر میزان این ولتاژ افت نماید دربازکن عمل نخواهد کرد و شما باید نسبت به تعمیر یا تعویض برد تغذیه خود اقدام نمائید برای آموزش تعمیر و عملکرد قطعات پاور آیفون تصویری می توانید تعمیر برد تغذیه آیفون تصویری را به طور کامل مطالعه نمائید.

برد صدا

برد اصلی یا همان بورد صدا برذ میانی مانتور می باشد که وظایف بسیار مهمی را برعهده دارد که از آن جمله می توان به موارد زیر اشاره کرد:

وظایف برد صدا

1. ایجاد و تقویت صدا
2. انتقال صدا از مانیتور به پنل دم در
3. گرفتن فرمان است از صفحه کلید ( کیبورد )
4. تامین برق بورد تصویر

قطعات تشکیل دهنده کیت اصلی

1. خازن
2. هوک ( میکرو سوئیچ)
3. آی سی زنگ
4. آی سی صدا
5. مقاومت
6. دیود
7. پتانسیومتر

برای آشنایی با عملکرد هر کدام از قطعات تشکیل دهنده بورد صدا می توانید مقاله مربوط به تعمیر برد صدا را مطالعه نمائید

برد تصویر

بردی بسیار حساس که در تعمیر آن باید علاوه بر دقت ، ظرافت نیز باید  به خرج داده شود. تعمیر بردهای ساده تصویر با بردهای مدل های تاج کمی متفاوت می باشد.

قطعات تشکیل دهنده برد تصویر

• خازن ها: از خازنها به عنوان فیلتر کننده فرکانس استفاده می شود ، زمانی که خازن از نظر الکتریکی حالت تعادل داشته باشد هیچ‌کدام از صفحاتش بار الکتریکی نخواهند داشت و خازن ها از نظر ظرفیت به سه مدل موازی، استوانه ای و کروی تقسیم می‌شوند.
• رگلاتورها: برای تنظیم ولتاژ در ساخت مدارات الکتریکی استفاده می شوند و به سه بخش زیر تقسیم می شوند:

1. رگولاتورهای ولتاژ خروجی ثابت +: این رگولاتور از یک عدد ثابت و بدون تغییر مثبت تشکیل شده است شما روی رگولاتورها دو حرف xx مشاهده خواهید کرد و  عدد سمت چپ رگلاتور نشان دهنده ولتاژ خروجی است و L و M بیانگر حداقل و حداکثر جریان دهی می باشد.
2. رگولاتور های ولتاژ خروجی -: خروجی آنها یک عدد ثابت منفی و غیر قابل تغییر می باشد.
3. رگلاتورهای ولتاژ خروجی متغیر :در این رگولاتورها شما این توانایی را خواهید داشت که ولتاژ خروجی را کنترل نمائید، این قطعات برای راه اندازی نیاز به مدار جانبی دارند

• آی سی رنگ:  که عموماً با نام  (IC COLOR) نیز شناخته می‌شود.

وظیفه تفکیک رنگ های نمایش داده شده در مانیتور و به عبارتی وظیفه رنگ دهی را بر عهده دارد که

اگر به هر دلیلی مشکل در رنگ دهی مانیتور مشاهده کردید این IC باید تعویض شود.

• آی سی سوئیچینگ: وظیفه سوئیچ کردن ولتاژ در مدار را برعهده دارد و زمانی که مانیتور تصویر نداشته باشد به منزله این است که این آی سی ۸ پایه باید تعویض شود.
• کیبورد: کیبورد دچار خرابی خاصی نمی‌شود و تنها مشکل که ممکن است باعث معیوب شدن کیبورد شود شاسی های روی کیبورد است که به برد کیبورد متصل اند لذا از طریق مولتی متر می توانید ابتدا تست بگیرید و در صورت معیوب بودن اقدام به تعمیر و تعویض نمائید.

گروه مهندسی آیفون سازان پایتخت

امیدواریم مطالب ذکر شده توانسته باشد به شما همراهان عزیر در شناخت و تعمیر آیفون تصویری الکتروپیک کمک نماید، گروه مهندسی آیفون سازان پایتخت فعال در زمینه نصب و تعمیرات تمامی برندهای آیفون تصویری ، قطعات الکترونیکی ، تابلو روان و… می باشد، برای کسب اطلاعات بیشتر با ما در تماس باشید و یا به پیج اینستاگرام ما مراجعه نمائید.
