تعمیر آیفون تصویری تابا

در اینجا میخواهیم به برخی از تعمیر آیفون تصویری تابا و دلایل خاموشی آیفون تصویری تابا بپردازیم.

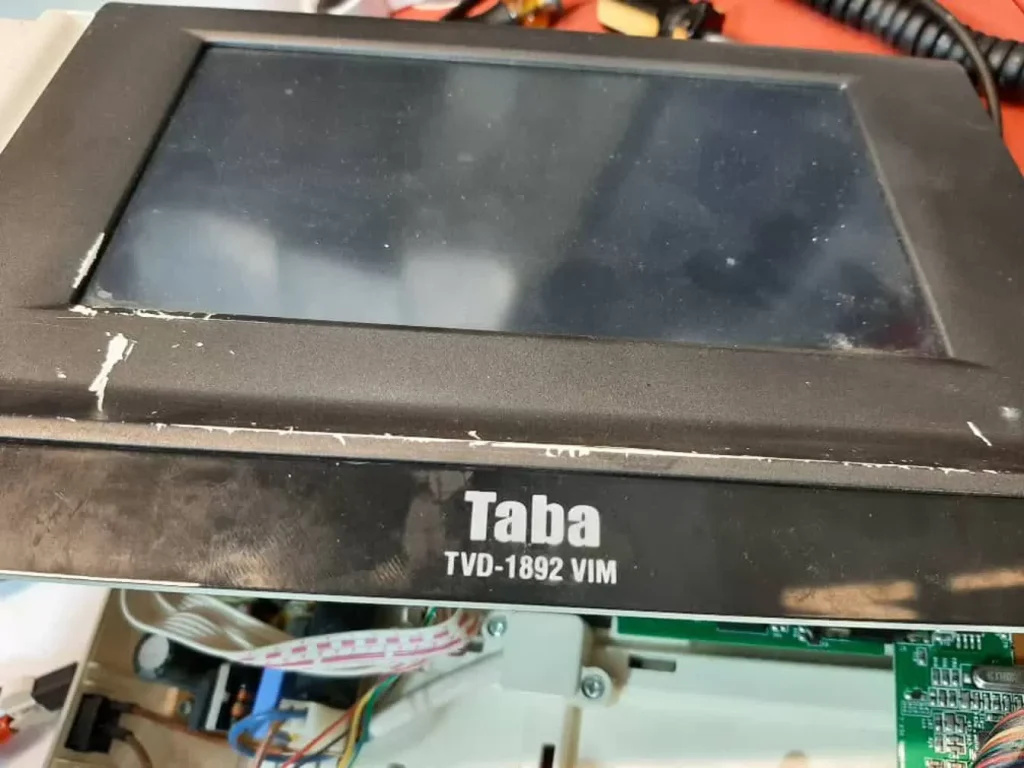

ایفون های تصویری تابا (مدل های بدون حافظه ) از سه قطعه اصلی تشکیل میشوند.

1. برد تغذیه

2. برد صدا

3. برد تصویر TFT

خرابی برد تغذیه (خاموشی کامل آیفون تصویری تابا)

یکی از دلایل اصلی کارنکردن ایفون های تصویری تابا خرابی برد تغذیه میباشد. بخوانید دلایل زنگ نخوردن ایفون تصویری

ایفون تابا برای راه اندازی برد صدا و تصویر نیاز به ولتاژ 15Vdc دارد. این‌ولتاژ توسط برد تغذیه یا (پاور) تامین میشود.

 برد تغذیه وظیفه تبدیل ولتاژ Ac برق شهر (۲۲۰v) به ولتاژ Dc 15 v را ولت دارد.

 تعمیر برد تغذیه تابا

نداشتن خروجی برد تغذیه

( در مواقعی که تغذیه را به برق متصل کرده و هیچ ولتاژی در خروجی نداریم )

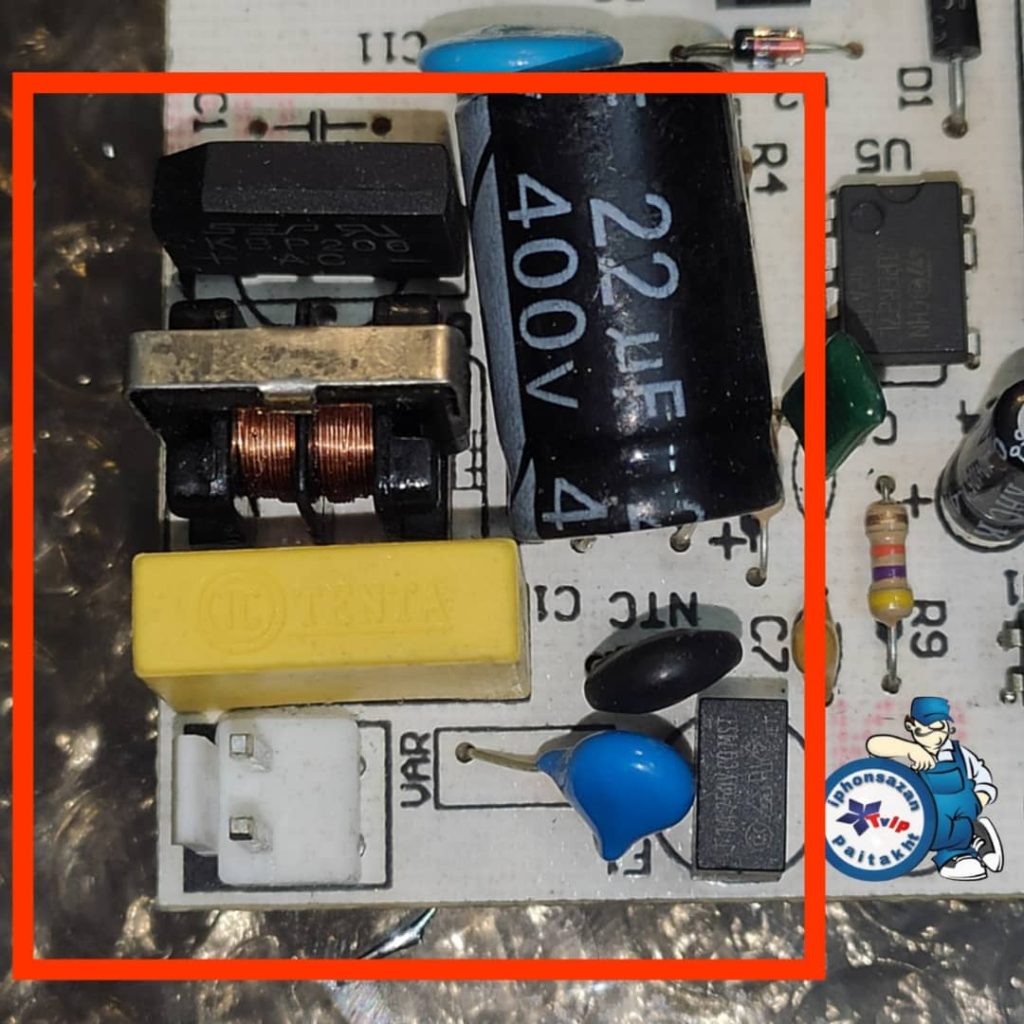

1.‌‌  رایج ترین خرابی در برد های تغذیه تابا، خرابی فیوز‌ و پل دیود و و وریستور در اثر اضافه ولتاژ (دوفاز شدن) میباشد.

در این حالت قطعات تغییر شکل میدهند و سوختن وریستور و فیوز مشخص می‌شود. برای تست پل دیود مولتی متر را روی حالت تست دیود گذاشته و توجه بفرمایید اتصال کوتاه نباشد .دیود ها در بایاس موافق اعدادی بین 400 تا 700 داشته باشند.

2.خرابی ایسی سوییچینگ

برد تغذیه تابا از نوع سوییچینگ میباشد. ایسی استفاده شده در این برد مدل viper 22a میباشد. خرابی این ایسی باعث نداشتن ولتاژ در خروجی می شود.

 3. خرابی اپتوکوپلر و آی سی TL431

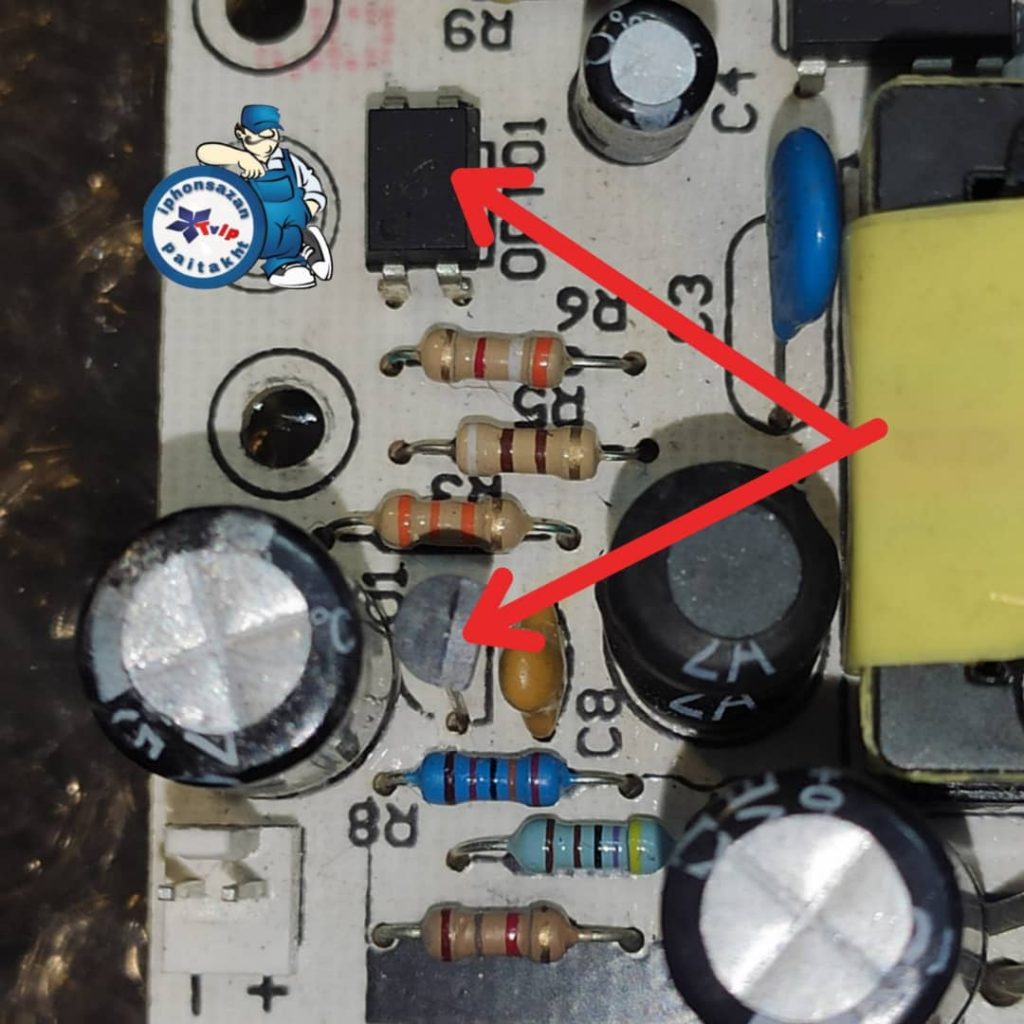

اپتوکوپلر و ایسی TL431 وظیفه فیدبک مدار را برعهده دارند. به طوریکه نمونه ولتاژ خروجی را دریافت کرده و با نمونه‌گیری ولتاژ در پایه رفرنس ایسی اطلاعات را به پایه fb یا همان فیدبک ایسی میرساند. خرابی هر یک از قطعات مربوط به قسمت فیدبک برد تغذیه باعث نداشتن ولتاژ در خروجی میشود.

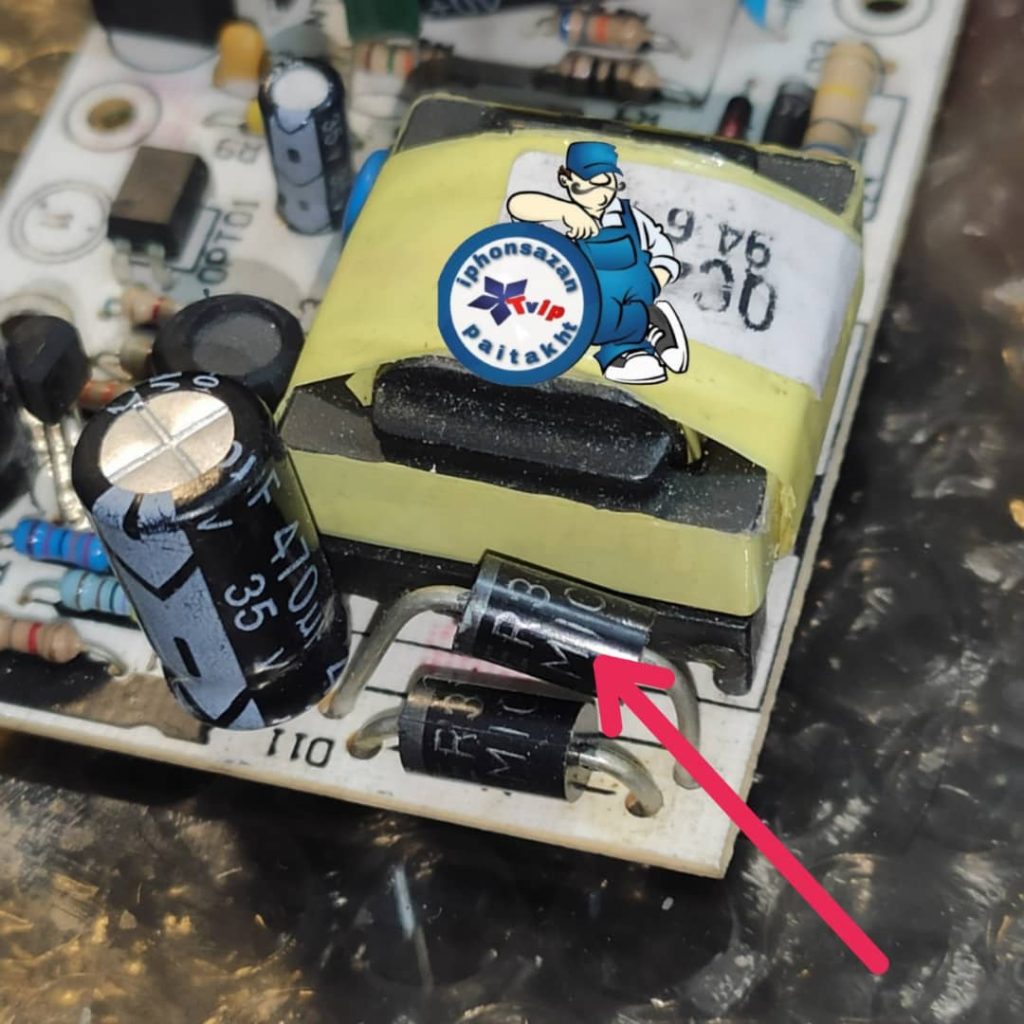

 4. خرابی دیود فست در قسمت خروجی ترانس چاپر

این ئیود وظیفه تبدیل ولتاژ ac خارج شده از چاپر را به ولتاژ DC را دارد. هر گونه خرابی در این قطعه باعث از کار افتادن تغذیه میشود.

 نوسان ولتاژ در خروجی

اگر از آیفون تصویری تابا صدای تق تق رله یا چشمک زدن چراغ ال ای دی (سیگنال) شنیدید، این مشکل به دو علت اتفاق میوفتد.

1. نوسان ولتاژ در خروجی برد

 2. نداشتن جریان کافی برد برای راه اندازی سایر قطعات

 نوسان ولتاژ در خروجی

تثبیت نبودن ولتاژ در قسمت خروجی در اغلب موارد مربوط به خازن های صافی میباشند. در چنین مواقعی ابتدا خازن های خروجی تعویض شود. سپس خازن تغذیه آی سی (کنارایسی) تعویض شود.

نداشتن جریان کافی برد

این ایراد باز هم میتواند در اثر خرابی یا نشتی خازن اتفاق بیفتد. ابندا خازن صافی ورودی مدار چک‌شود ،سپس خازن تغذیه ایسی و خازن های خروجی مدار بررسی گردد.

 روشن نشدن آیفون تصویری تابا بر اثر خرابی برد صدا

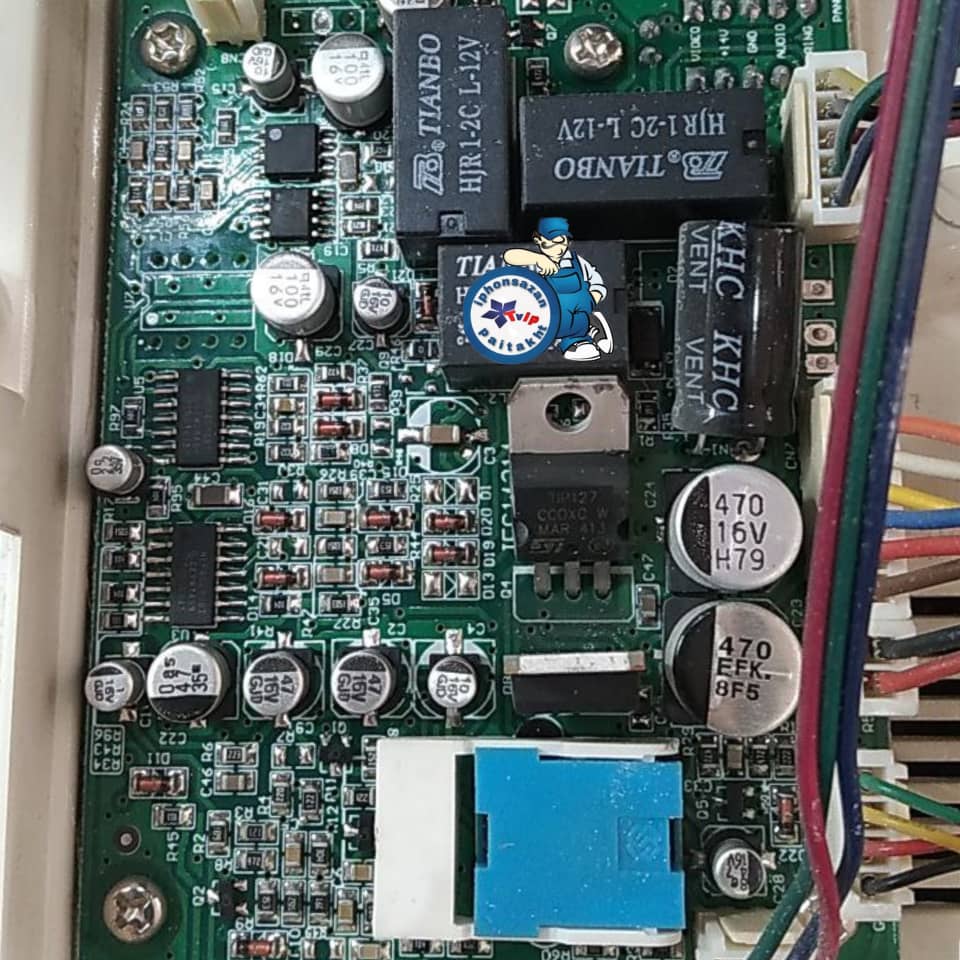

 1. رایج ترین خرابی برد صدا خرابی رگولاتور 7812 میباشد. این رگولاتور وظیفه رگوله ولتاژ را دارد و ولتاژ ورودی 15 را به ولتاژ خروجی 12 ولت تبدیل میکنند. خرابی این قطعه باعث نرسیدن ولتاژ به سایر قسمت های برد میشود در نتیجه مانیتور خاموش میشود.

درمواقعی که از سالم بودن برد تغذیه اطمینان دارید ولی هنوز مانیتور روشن نمیشود، باید در قسمت برد صدا و السیدی ب دنیال عیب باشید.

روشن نشدن آیفون تصویری تابا بر اثر خرابی برد تصویر (lcd)

برای تشخیص عیب در برد السیدی یه راه ساده وجود دارد. آن هم اینکه اگر آیفون تصویری تابا پس از سالم بودن برد پاور همچنان روشن نشد، سوکت برد السیدی را جدا کنید.

اگر مانیتور‌روشن شد، یعنی اتصالی در برد السیدی است و باید برطرف گردد. اگر روشن نشد یعنی برد تغذیه و یا برد صوت مشکل دارد .

 خرابی های رایج  در برد السیدی تابا

 1. خرابی ایسی رگولاتور (lsp5526) و FR9801

این ایسی وظیفه رگوله ولتاژ و کاهش ولتاژ  را برای راه اندازی برد lcd را دارد. در اکثر مواقع خرابی  این ایسی باعث اتصال کوتاه شدن مدار tft میشود. با تعویض ایسی مشکل بر طرف میگردد.

2. خرابی ایسی بکلایت (ltyn)

این ایسی وظیفه افزایش ولتاژ برای راه اندازی نور بکلایت السیدی را دارد. خرابی این ایسی باعث اتصال کوتاه شدن برد و در نتیجه خاموشی آیفون تصویری تابا میگردد.

3. اتصال کوتاه شدن خازن های smd

خازن های smd  موجود در این برد وظیفه صافی ولتاژ و تایمر را برعهده دارند. خرابی این خازن ها باعث اتصال شدن برد میگردد.

جمع بندی

در انتهای این مطالب شما با نحوه عملکرد ها و تعمیر آیفون تصویری تابا اشنا شده اید. نکاتی که نوشته شد نکاتی بسیار کلیدی و ارزشمند جهت تعمیر ایفون تصویری تابا است. لطفا اگر در زمینه خدمات فنی تخصصی ندارید، برای جلوگیری از اسیب های بیشتر با ما تماس بگیرید.
